海外のおしゃれな照明器具

配線接続・取付方法

照明器具・シーリングファンの
⇒取付け方法＆取扱い注意

設置工事が必要な場合は電気工事資格保持者による電気工事が必要です。

弊社取扱いの照明器具は
「配線直付け＆本体ビス固定」です。
⇒詳しい取付方法はこちら

■ 配線接続方法 ■

日本と変わらない２芯配線

輸入照明器具ですがすべての商品は日本国内で問題なく使用頂けます。
天井もしくは壁から出ている２芯配線と本体から出ている２芯配線を結線します。
シーリングファンシングルスイッチの場合のみ「ファン側の黒線と青線」を「電源側の黒」に繋げて下さい。
結線方法は直付けになりますのでどの場合も必ず絶縁処理下さい。

■配線接続例

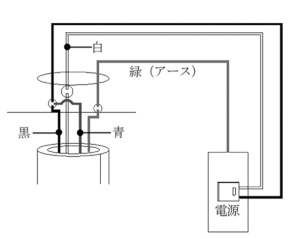

		照明器具・ファン接続［シングルスイッチ］・電源がひとつの一般的な配線接続方法 1、器具側「黒」と電源側の「黒」を結線 2、ファンの場合、「青」と「黒」を結線 3、照明器具側「白」と電源側の「白」を結線 4、アースを接続

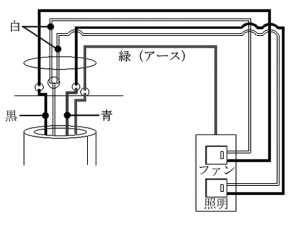

		シーリングファン接続［セパレートスイッチ］・電源がファンと照明が別の場合の接続方法 1、器具側「黒」とファン電源「黒」を結線 2、器具側「青」と照明電源「黒」を結線 3、器具側「白」と電源側「白」を結線 4、アースを接続

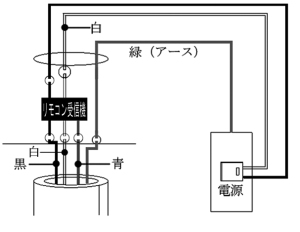

		シーリングファン接続［リモコン接続］・ファンのリモコンを使用する場合の接続方法 1、器具とリモコンを結線 2、リモコン側「黒」と電源「黒」を結線 3、リモコン側「白」と電源側「白」を結線 4、アースを接続
		シーリングファン接続［壁コントロールBOX］・コントロールボックス使用の接続方法 1、壁の電源スイッチ部分を使用します。

■ご注意■
下記のようなワンタッチ式の引掛けシーリングタイプ接続にそのまま使用頂けません。

⇒引っ掛けシーリングについて

■ 本体固定方法 ■

仕上がりの綺麗な直付け

		一番綺麗に仕上がる「直付取付け」ワンタッチ式引掛けシーリングには取付け出来ません。

本体の固定方法は天井または壁面へのビス止めが必要となります。海外の照明器具は素材がしっかりしているため国内のものと比べ重量が御座います。ワンタッチ式の引掛けシーリング等への接続の場合、外れたりする可能性が御座います。

■照明器具の固定方法

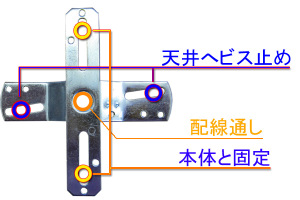

		照明器具の固定は左図のようなマウントプレートを設置場所へビス止し本体とマウントプレートを化粧ナットで固定します。
マウントプレート
⇒詳しい取付方法はこちら

■説明書内のOUTLET BOX（アウトレットボックス）について■

アウトレットボックス（非付属品）

英文の説明書内にアウトレットボックス（OUTLET BOX）の記載がありますが
国内で使用の場合使いません。固定金具を天井に直接ビス止下さい。

■主なシーリングファン本体の固定方法


マウントプレート		マウントカバー
ビス穴間：約8-10cm プレート最大幅：約12cm		プレート最大幅：約14cm
⇒詳しい取付方法はこちら

■下記のビデオはMINKA社の商品です。他のメーカーの場合も参考頂けます。

取付方法①(英語)

取付方法②(英語)

■シンプルタイプ・シーリングファン本体の固定方法 / ハリケーン・べロシティ・インダストリー等


マウントプレート		マウントカバー

■ その他注意点 ■

アウトドアライト（屋外用照明器具）の外使用について

		アウトドアライトは雨風が直接当たる場所でも使用出来る照明器具です。外での使用の場合、施工の際に左図のように、壁との設置面にコーキングを施し接続部に水が入らないようにして下さい。本体は雨に濡れても大問題御座いませんが接続部の漏電は施工でしか防ぐことが出来ません。寒冷地等での使用自体は問題御座いませんが雪が本体に積もりすぎると重さで本体が変形して漏電等の原因になってしまうので積もった雪はなるべく掃うようお願い致します。
		⇒詳しい取付方法はこちら
